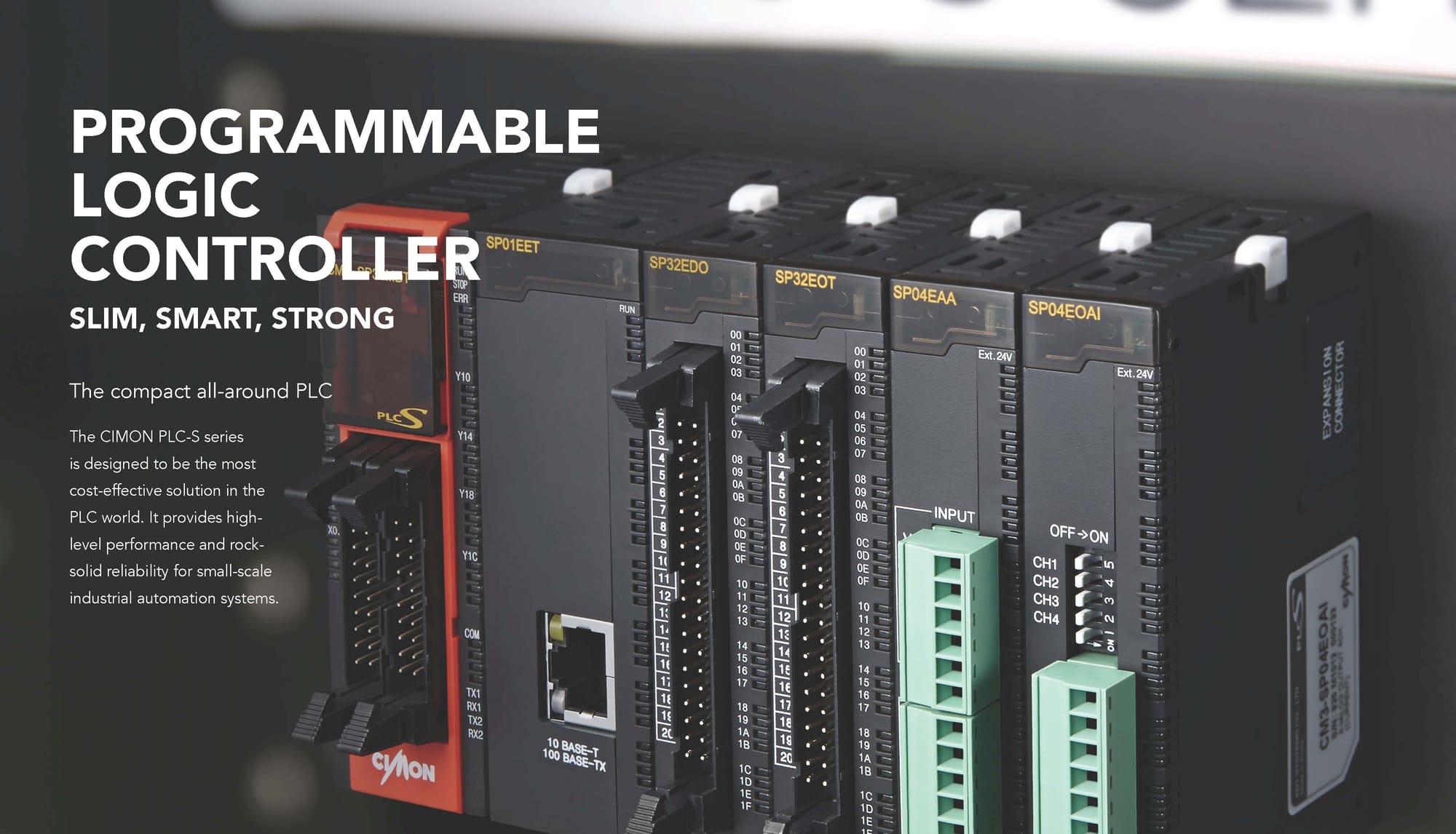

Cimon PLC S-system er et modulopbygget PLC system for Din-skinnemontage. Systemet er kendetegnet ved meget små fysiske mål, og meget stor kapacitet. Systemet består af CPU'er som ved direkte stik kan forbindes til forskellige moduler med flere I/O eller forskellige specialfunktioner. - CPU'er med RS485 port (eller med RS485 Modul) kan desuden tilsluttes remote I/O moduler ved det indbyggede Modbus RTU master program. (Se også Remote moduler)
LÆS MEREBrainchild remote I/O modbus RTU moduler kan tilkobles PLC'ens RS485 port, og derved udvide PLC'ens operationsområde til "remote" sites via RS485 forbindelse, på en særdeles kost-effektiv måde. Programmet omfatter digitale ind/udgange, analoge ind/udgange og forskellige specialmoduler. Modulerne kan også, sammen med softwaren "DAQ studie", anvendes til dataopsamling på en PC, hvor der er mulighed for at opsamle data og logge og præsentere data på forskellig måde.
LÆS MERECIMON x-Panel er et programmerbart operatørpanel med mange ekstra funktioner. Panelerne er robust opbygget og tåler såvel varme som vibrtioner. Panelerne har størrelser fra 4" til 15" og kan forbindes til andre enheder ved ethernet, serielle eller USB porte.
LÆS MERESoftware med mange kapaciteter, som kan tilpasses ethvert formål. Enkel programmering med stort figurbibliotek. Understøtter mange eksterne billed og tegningsformater. Også mulighed for styring via smartphone/tablet. Web- baseret system med versioner baseret på "tag kapacitet". Kapacitet og pris kan således tilpasses ethvert formål.
LÆS MERERobuste ventilatorløse PC for industriel anvendelse. med touch-skærm eller uden skærm for montage i Tavle
LÆS MERECPU med 16 indgange og 16 udgange (NPN), RS232 port. Kan udvides med op til 11 Cimon moduler.
CPU med 16 indgange og 16 udgange (NPN) SD-kortplads, RS232 og Ethernet. kan udvides med op til 11 Cimon--moduler
CPU med 16 indgange og 16 udgange (NPN) SD-kortplads, RS232, RS485, Ethernet. Kan udvides med op til 11 Cimon-moduler, eller med BC I/O moduler via RS485 porten.
CPU med 16 indgange og 16 udgange (PNP) SD-kortplads, RS232, RS485, Ethernet, kan udvides me op til 11 cimon moduler eller BC moduler via RS485 porten
PLC CPU med 8 indgange og 8 udgange (relæ) Kommunikationsport: RS232 og RS485. Kan udvides med op til 11 Cimon moduler eller BC moduler via RS485 porten
PLC CPU med 8 indgange og 8 udgange (relæ) Kommunikationsport: RS232 , RS485 og Ethernet. Kan udvides med op til 11 Cimon moduler eller BC moduler via RS 485 porten.
PLC CPU med 8 indgange og 8 udgange (transistor NPN)- RS 2332C port - kan ikke udvides.
PLC CPU med 8 indgange og 8 udgange (transistor NPN) RS232 og RS485. Kan udvides via RS485 port med BC-IO moduler
Komplet styreenhed med 8 indgange og 8 udgange og mulighed for udvidelse med op til 3 PLC-S moduler. Montagehuller for let montage på standard VESA arm. -RS232C og Ethernet.
Komplet styreenhed med 8 indgange og 8 udgange og mulighed for udvidelse med op til 3 PLC-S moduler. Montagehuller for let montage på standard VESA arm. -RS485 og Ethernet. Kan udvides med BC moduler via RS485 porten.
Modul med 8 indgange og 8 udgange (relæ)
956kr
Modul med 16 udgange, (Relæ)
896kr
Modul med 32 digitale indgange
956kr
Modul med 32 digitale udgange
1075kr
Modul med 16 digitale indgange og 16 digitale udgange
956kr
Analogs modul med 2 analoge indgange og 2 analoge udgange Valgfri spænding/strøm
1792kr
Modul med 4 analoge indgange, valgfri spænding eller strøm.
1672kr
Analogt modul med 4 udgange (spænding)
1672kr
Analogt modul med 4 analoge udgange (Strøm)
1672kr
Modul for temperaturindgange ved PT-elementer (4 kanaler)
2269kr
Modul med 4 temperaturindgange fra termistorsensorer
2568kr
Ethernet modul IEEE 802.3 standard som understøtter ARP, ICMP, IP, TCP UDP protokoller, og kan kommunikere som Modbus TCP master.
1792kr
Modul med ekstra serielle porte RS232C og RS422/RS485
1505kr
Basemodul uden funktion for tilkobling af S-moduler til Operatørpanel med indbygget PLC, (CM-HP07-CD) - er ikke nødvendig hvis modulerne CM-HP-EEA eller CM-HP-EDR
215kr
Analogt modul med 2 indgange og 2 udgange for udbygning af Operatørpanel med indbygget PLC (CM-HP-07-CD) - Kan også bruges i stedet for basemodul.
1362kr
Strømforsyning, 24 V 0,65 A
121kr
Strømforsyning, 24 V , 1,5 A
145kr
Strømforsyning 24 V, 2,5 A
218kr
10 A relæ med sokkel for Din-skinne
88kr
Interface for PLC indgange ved fladkabelstik til skrueterminaler, og relæinterface for de første 8 udgange til potentialfrie relækontakter afsluttet i skrueterminaler.
996kr
Relæ interface for 8 PLC-udgange. Kan brugs sammen med ind/ud relæinterface som interface for de sidste 8 udgange, via fladkabel med 2 udgangsstik (se fladkabel 20 -2U).
916kr
Interfaceblok for overgang mellem 20 polet fladkabelstik og skrueterminaler
360kr
Fladkabel passende til forbindelse mellem PLC og ind/ud relæinterface. Der skal bruges 1 stk. til indgange og 1 stk. til udgange. (eventuelt erstattes det ene af fladkabel 20-2U hvis ud relæ interface benyttes) – anfør ønsket længde i bemærkningsfeltet.
39kr
Fladkabel passende til forbindelse mellem PLC og både ind/ud interface og ud interface. Kablet bruges i stedet for det ene fladkabel 20I/U når både alle 16 udgange skal forbindes til relæinterface.
48kr
Modul med 16 digitale indgange, 12 - 24 V
Modul med 16 digitale transistorudgange, Open collector,
Modul med 4 relæudgange. 4 separate skiftekontakter, 200AC/28 V DC / 1 A pr. kanal.
Modul med 8 indgange og 8 transistorudgange. Indgange: 12 - 24 V DC Udgange: åben collector, max 36 v DC, 100 mA
8 indgange 0 - 10 V eller 0 - 5 V Opløsning 12 bit (digital 0 - 4095)
Modul med 8 analoge strømindgange 0 - 20 mA (Offset 4 mA) Opløsning 12 bit (digital 0 - 4095) Impedans: 250 ohm
Spændingsudgang 0 - 10 V, Opløsning 12 bit (digital 0 - 4095) Belastning: 2000 ohm
8 analoge indgange , 4 - 20 mA, opløsning 12 bit (digital 0 - 4095) Belastning 1000 ohm
Modul for termofølere. 6 kanaler. Nøjagtighed 0,1 grad C, 2/3 vire forbindelse. Kan indstilles til: PT100, Ni120, PT1000, NI1000-Din, NI100_Landis&Gyr, 10-400 ohms, 100-4000 ohms.
Modul for termokoblerindgange - 8 kanaler. Tilslutning 2 - wire. Mulige følere: J,K,E,T,,N,B,S,R,mV,C,D AND G. Nøjagtighed: 0,1 grad C
Modul med 2 RTD indgange, 2 analoge strømindgange, 1 analog udgang, 4 digitale indgange og 2 digitale udgange.
Modul med 16 digitale indgange.
Modul med 32 digitale indgange. Logisk 0: 0 - 3 V Logisk 1: 10 - 50 V
Modul med 16 digital transistorudgange ( NPN). Udgangsspænding 3,5 - 30 V DC. Max belastning 500 mA
Modul med 32 transistorudgange (NPN) Udgangsspænding 3 - 30 V DC. Max belastning: 500 mA.
Modul med 8 relæudgange, 4 skiftekontakter og 4 sluttekontakter, alle med hver sin common.
Modul med 16 relæudgange, med 8 skiftekontakter og 8 sluttekontakter, alle med separate common.
Modul med 16 digitale idngange, og 16 digitale udgange (transistor NPN).
Kombinationsmodul, 16 digitale indgange, 8 relæudgange
Modul med 8 analoge spændingsindgange, +/- 1V, +/- 5V, +/- 10 V, 0 - 1 V, 0 - 5 V, 0 - 10 V, opløsning 16 Bit.
Modul med 16 analoge spændingsindgange +/-1V, +/-5V, +/-10V, 0-1V, 0-5v, 0 - 10 V
Modul med 8 analoge strømindgange. +/- 20 mA, 4 - 20 mA, 0 - 20 mA
Modul med 6 analoge strømindgange, opløsning 16 bit, +/- 20 mA, 4-20 mA, 0-20 mA.
Modul med 8 analoge indgange, strøm, spænding eller termokobler, m isolerede kanaler, 16 bit opløsning.
Modul med 16 analoge indgange, strøm, spænding eller termokobler, isolerede kanaler.
Modul med 8 analoge udgange, strøm eller spænding. opløsning: 12 bit.
Modul med 8 termokobler indgange.
Modul med 16 termokobler indgange.
Modul med 6 indgange PT eller NI

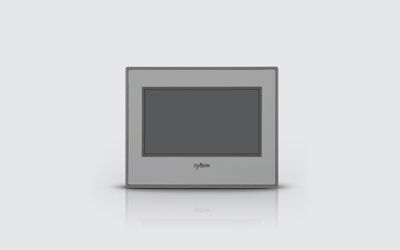

4" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger. RS 232c og RS485 plus Ethernet.
2405kr
7" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger. RS232 C, RS 485. - Kuun så længe lager haves - Udgår og erstattes af CM XT 07 CD-DE
2986kr

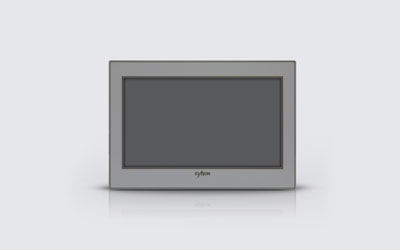

7" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger. RS232 C, RS 485 samt Ethernet.
3537kr
Operatørpanel med indbygget PLC (CIMON S-type). som 7" Operatørpanel med Cimon tyoe CM3-SP16 MDR indbygget. - mulighed for udbygning med max 3 stk. Cimon moduler type S. Montgehuller for let montage på VESA standard arm. RS 232C
3962kr
Operatørpanel med indbygget PLC (CIMON S-type). som 7" Operatørpanel med Cimon tyoe CM3-SP16 MDR indbygget. - mulighed for udbygning med max 3 stk. Cimon moduler type S. Montgehuller for let montage på VESA standard arm. RS 485. Kan yderligere udvides med BC moduler via RS485 porten.
3962kr
10" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger
7074kr
12,1" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger
9904kr
15" operatørpanel, farve touch panel, med enkel grafisk programmering via USB port. Programmeringssoftware : X-panel designer - medfølger.
12026kr
Ultimate Access SCADA software for web-tilslutning med smartphone/Tablet PC server inkluderet. max 75 tags
2830kr
Ultimate Access SCADA software for web-tilslutning med smartphone/Tablet PC server inkluderet. Max 150 tags
5660kr
Ultimate Access SCADA software for web-tilslutning med smartphone/Tablet PC server inkluderet. Max 500 tags.
8489kr
Ultimate Access SCADA software for web-tilslutning med smartphone/Tablet PC server inkluderet. max 1500 tags.
11319kr
Ultimate Access SCADA software for web-tilslutning af flere brugere med smartphone/Tablet PC server inkluderet. max 3000 tags
14149kr
Ultimate Access SCADA software for web-tilslutning af flere brugere med smartphone/Tablet PC server inkluderet. ubegrænset antal tags.
28298kr
Softwarepakke, som via PC serielle port (eller USB port) kan opsamle og registrere data fra remote I/O eller S-I/O moduler.
Solid Panel touch PC for montage i tavlefront, Ventilatorløs med SSD-memory.
16721kr
Solid Panel touch PC for montage i tavlefront, Ventilatorløs med SSD-memory.
18513kr
Solid Panel touch PC for montage i tavlefront, Ventilatorløs med SSD-memory.
20304kr
Robust industri PC for 19"rack montage, eller montage på tavlebundplade.
8958kr
Et effektivt brugervenligt ingeniørværktøj for programmering af Cimon PLC Download CICON (gratis)
Objektorienteret, brugervenligt programmeringssoftware for CIMON operatørpaneler
et system for undervisning i PLC-programmering med programmeringssoftware som opfylder IEC1131, med praktiske øvelser.
